螺 絲 精 修 機
使用說明書
第1.0版
仲精機株式會社
1. 規格
外形尺寸????????????長295×寬198.5×高422.5
重量?????????????12kg
鉆夾頭夾持范圍?????0.5~10mm
【電機式樣?特性】(使用ORIENTAL MOTOR社的電機)
速控電機??PSH540-401P(ORIENTAL MOTOR)
減速機(減速比6)???? 5GN-6K ?。∣RIENTAL MOTOR)
最大功率???????????40W
電壓/電頻/電流/消耗電量??単相100V/50Hz/1A/90W
単相100V/60Hz/1A/90W
電源輸入電壓?????????単相100V
電源輸入電頻?????????50/60Hz
速度控制范圍?????????50Hz:15-233r/min
60Hz:15-250r/min
扭矩(電機軸)???????? 0.50-0.99N?m
旋轉速度設定方法???????電機后部SPEED CONTROL 開關
防止過熱保護裝置???????熱度感應

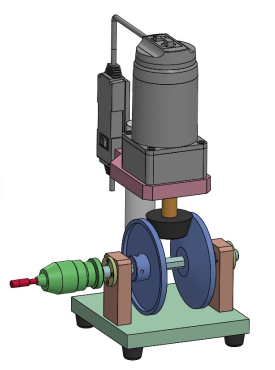

2. 構造?操作說明
插入100V電源。
用鉆夾頭夾住絲錐。
打開機頭后部的電源ON/OFF按鈕來啟動機器。
把需要修整的部分往里按,膠皮電機圓盤和軸圓盤(左)接觸,絲錐正轉插入。絲錐貫通后,把工件往前一拉軸圓盤(右)接觸膠皮電機圓盤,絲錐逆轉,然后拔出。
〈 注意 〉
修整絲錐時負荷過高的話會導致軸圓盤停止轉動,電機不旋轉的狀態?! ∫酝怆姍C在不知道什么原因引起的溫度過高時,熱度感應會被啟動,電機會停止轉動。(電機的溫度下降后會自動再開始轉動,檢測時一定要把電源關上后再進行檢測。)
3. 維護?使用環境
在接觸可燃性燃氣?腐食性燃氣?化學藥品?海水?水?水蒸気?焊接等能接觸到的地方請不要使用。
軸承?膠皮圓盤是消耗品,軸不旋轉時,膠皮圓盤的壓力下降或者感覺到異常時請及時更換。
旋轉部?摩擦部等防止夾手適用的安全罩等需要準備一下。
要是有不清楚的地方請聯系仲精機株式會社。
以上
図面
(1) 外形図 541013A-01
安全上的注意事項
在這里提示的注意?警告是為了安全正確使用本產品的工作人員和周圍的人員帶來不必要的危害,把設備的損壞防范于未然所必須遵守的事項。都是安全方面的重要內容,國際標準(ISO)、日本工業標準(JIS)、其他的安全法規(勞動安全衛生法等)請嚴格遵守。
請熟讀說明書并理解透徹方可使用。為了方便使用也請好好保管。
注意 |
|
![]() |
警告
記載了因操作不當引發的事故時,預想人員死亡或者重傷的可能性等內容。 |
|
① 本產品的適用性的決定權在組織的設計者身上,由此判斷產品的適用性。
本產品因使用用途尤為廣泛,請在使用前確認和組織的適用性。也請公司的設計者按照需要分析并測試后再做決定。
這個組織的性能,安全性的保證的責任由決定適合組織的抉擇者來承擔。
用途的內容考慮好,機器故障的可能性也考慮到組織構成里面。
② 本產品應由有充分經驗和知識的人員來操作。
本產品如有操作不當會引發安全性方面的問題。
機器?裝置的組裝,操作,日常維護等由有充分知識和經驗的人員來操作。
在進行現有的組織里增加時,加安全罩的設置等,對于作業者或者第三方可能觸碰到的范圍里,不要讓手觸碰到時刻注意和警覺。
請不要給本產品隨便進行改造。
修理時,補修用的零部件必須是公司指定的零部件。
機器不再能使用或者不在需要時,請按照產業廢棄物進行正確的廢棄處理。
③ 在確認安全之前、機器?裝置的處理,機器的拆卸是絕對不能進行的。
1. 機器?裝置的檢查,整備等需要在被驅動物體下落防止處理和防止暴走處理的設置有沒有實施確認之后進行。
2. 往下取產品時,因是異常處理可能會進入行程中的區域,在進入此區域之前應該確認好以上記載的安全措施有沒有做好,把能量源頭設備的電源,空壓機等設備的電源切斷等,保護好設備的安全的同時,理解并參照使用機器的注意事項再進行操作。
3. 機器?裝置在啟動時,預期外的操控?錯誤的操控發生時也能做出相應的對策和處理。
4. 空氣系統部分的拆卸?部品交換等作業的操作時,要提前把本產品內部的殘留壓力先解放。
5. 保守定檢等沒有辦法必須進入本產品的行程區域內,并要同時進行做業時,請務必要提前做好異常時可以馬上停止運轉的裝置。(配置監視人,在發生異常時可以馬上切斷動力源等。)
6. 日常檢查和定期檢查一定要實施,在做業前一定要確認關聯的機器有沒有異常顯示。要是發現異常一定要馬上進行維修和其他所需要的措施。
④ 如果在以下的條件或者環境使用時,請對安全對策進行特殊對應和考量。
1. 在指定以外的條件,環境或者屋外在日光能直射到的地方使用。
2. 預計有可能給人和財產帶來很大影響,尤其是為了維護安全方面要求的用途時使用。
|
本公司的產品是以制造業為目的為了和平利用向客戶提供。
如是制造業以外的客戶需要購買使用時,可以和本公司商談按照客戶的需求來改變機器的樣式進行交易。
如有不明的問題,請聯系和貴公司最近的營業點。
聯系地址電話
仲精機株式會社
日本·本社/大阪営業所 〒571-0011
大阪府守口市金田町1-2-17
Tel : 06-6901-1875 FAX : 06-6905-8241
E-mail : honsha@nakaseiki.co.jp
中國·威海/営業所 〒264300
山東威海高區天津路198號
Tel : 0631-5660800 FAX : 0631-5660808
E-mail : sales@lianqiaonaka.net
【改訂履歴】
版 數 |
日 付 |
改 訂 內 容 |
第1.0版 |
2021.09.30 |
初版発行 |
